再談電動包裝秤設計中傳感器的正確使用
電動包裝秤從用戶體驗度上是最有優勢的定量包裝衡器，使用起來無論從方便程度，耐用程度上，和精準度以及包裝速度，都優于氣動定量包裝秤。較高的精準度對稱重傳感器的要求也比較高。下面再?gòu)膸追N傳感器的類型上，分析一下電動包裝秤設計中傳感器的正確使用。
目前國內外用于衡器上的稱重傳感器一般有：橋式稱重傳感器、柱式稱重傳感器、雙剪切梁吊環稱重傳感器、軸對稱扭環型稱重傳感器、輪輻式稱重傳感器。

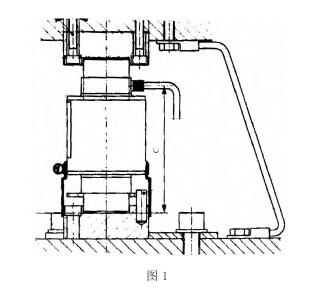

（一） 柱式稱重傳感器 （如圖 1 所示）
優點：結構緊湊、過載能力比較強、固有頻率高、動態響應快、安裝較方便、制造成本低。
缺點：抗側向和偏載能力較差 （雙膜片結構的較好）、線性度較差、稱重傳感器不易固定易旋轉。

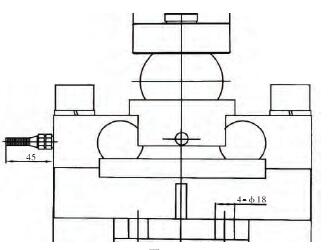

（二） 橋式稱重傳感器 （如圖 2 所示）
優點：對加載點變化不敏感、抗偏載性能好、固有線性好、安裝方便、稱重傳感器固定不旋轉、制造成本低。
缺點：重心較高、過載能力較差，大秤量的稱重傳感器難以達到高的準確度等級。
采用橋式稱重傳感器的長承載器衡器，在使用過程中其球狀壓頭隨著承載器長度變化，壓頭也在彈性體的球窩內沿長度方向滾動，使作用力加載方向偏移，從而產生偏載。雖然此類稱重傳感器的抗偏載性能比較好，但是位移量較大時也會影響一定的計量性能。
圖2
（三） 雙剪切梁吊環稱重傳感器 （如圖 3所示）
優點：抗偏載性能好、稱重傳感器固定不旋轉。
缺點：結構復雜、安裝麻煩、制造成本高、過載能力差、占用空間大，此類產品也不宜制造大秤量結構。
這種形式的稱重傳感器又叫做懸臂梁式傳感器，是東昌牌電動包裝秤使用的傳感器類型。在使用中，與以前機械杠桿秤的吊環繞刀子擺動結構一樣，作用點總是繞著稱重傳感器擺動，始終將作用力垂直作用稱重傳感器上，即使承載器熱脹冷縮的尺寸變化較大也不會影響計量性能。這種結構的關鍵是作用力總是在稱重傳感器下面，從而保證了系統的穩定性。所以美國在大型衡器上普遍采用此類稱重傳感器，以下所選用的圖 3就是在一臺大型衡器上截取的。由于使用了這種傳感器，東昌牌電動包裝秤的精準度高，速度快，不受環境的影響，穩定性極好。
（四） 軸對稱扭環型稱重傳感器 （如圖 4所示）
優點：結構緊湊、體積小、高度低、重量輕、固有線性好、準確度高、受載后底環無變形或變形很小幾乎沒有滯后、對于偏心載荷和側向載荷不敏感、輸入輸出阻抗大、稱重傳感器固定不旋轉。
缺點：安裝稍復雜、附件的制造成本較高。
東昌電動包裝秤，流量秤，散料累加秤廣受哈爾濱用戶和三江父老的歡迎，冬季大量現貨，歡迎來電訂購，熱線電話：13214619636,0451-86123908.（李經理）
